Como elegir una F.A.

La fuente de alimentación es el corazón de un sistema de iluminación led. Esta

catálogo fuentes
Catálogo PDF

se encarga de suministrar la potencia necesaria y con las características adecuadas para que el funcionamiento del LED sea correcto y su vida sea lo  mas longeva posible.

Diferentes tipos de F.A.

Según funcionamiento:

  • Estabilizadas en corriente
  • Estabilizadas en tensión

Según construcción:

  • Resistencia al agua  IP20-IP67
  • Carril
  • Chasis metálico
  • Chasis de Plastico

Segun Funcionamiento

Las estabilizadas en corriente no tienen un voltaje específico, suelen tener una horquilla en función de la potencia, pero por el contrario, si que vienen limitadas en intensidad (corriente).

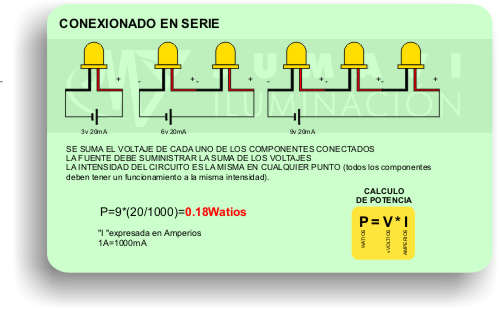

Esquema Conexión en serie
conexión en SERIE

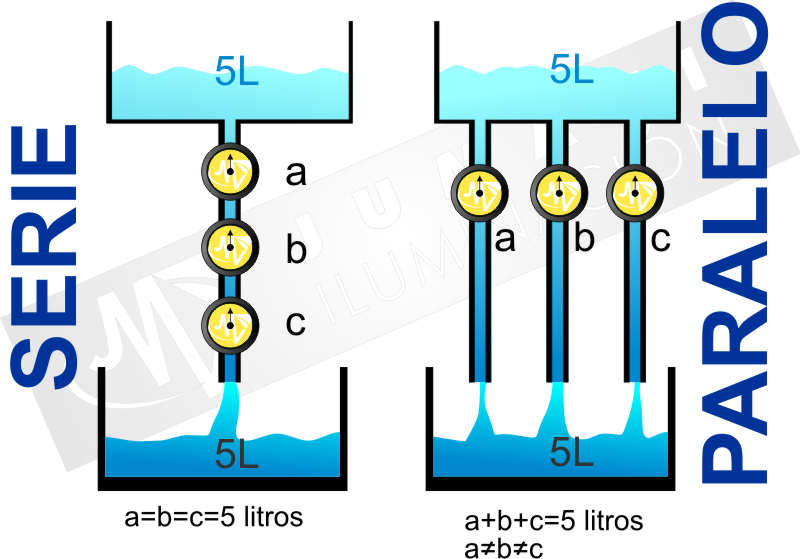

Básicamente lo que hacen es limitar la cantidad de corriente que estas van a suministrar. Cuando se encienden, van aumentando el voltaje de salida hasta que el equipo o led conectado a ellas consume la intensidad prefijada de la fuente normalmente marcada en miliamperios. 350/500/600/700/1000/…..mA.  Esto requiere que cuando conectamos varios leds que se alimentan a una corriente determinada,  deban hacerse en serie, para que pase una intensidad igual por cada uno de ellos. (ver simil AGUA)

Si conectamos varios leds sin ningún dispositivo regulador adicional, en paralelo, no tendremos ningún tipo de control sobre la corriente que pasaría por cada uno de ellos, pueden tener consumos diferentes, incluso cuando ponemos varios equipos de iguales características técnicas.

La corriente máxima que admiten los diodos LED viene marcada por el fabricante. Un exceso de corriente forzará la potencia del LED y aumentando el calor que este produce y provocando su deterioro.

Las fuentes estabilizadas en tensión o voltaje , son mas habituales ya que tienen una tensión máxima prefijada 12v/24v/36v y mantienen dicha tensión independientemente de los equipos que conectemos.



Esquema conexión en paralelo
Conexión en PARALELO

Según construcción

Según la construcción del chasis de la fuente, obtendremos características adicionales que nos permitirán el uso de la fuente en condiciones concretas de ubicación y funcionamiento.

Dentro del sector del mobiliario y el interiorismo, nos hemos centrado en fuentes de tamaños reducidos para su colocación en pequeños espacios en rangos de potencia desde 5W hasta 320W, con IP20 (sin protección contra agua) y hasta un grado de protección al agua IP67 (para aplicaciones en baño y exteriores)

El grosor de la fuente es uno de los elementos que mas condicionan su uso ya que en muchas ocasiones no se dispone de espacios para su colocación. Por este motivo hemos codificado varias referencias con medidas inferiores a los 20mm de grosor.

Aconsejamos siempre dejar espacio de ventilación ya que las F.A. se refrigeran por convección mediante la circulación del aire. Si no tuviesen una ventilación adecuada, provocaría un calentamiento hasta llegar a disparar las protecciones térmicas que incorporan.  En caso de que no se dispongan de espacios de ventilación adecuados, es conveniente sobre dimensionar las fuentes de alimentación para reducir el calor que ella misma provoca al funcionar.

Existen modelos con chasis metalico abierto, para colocación en carril din, de grado médico, etc.. (consultar)
